铜缆配线端接与测试实训装置（第Ⅲ代）

       产品简介

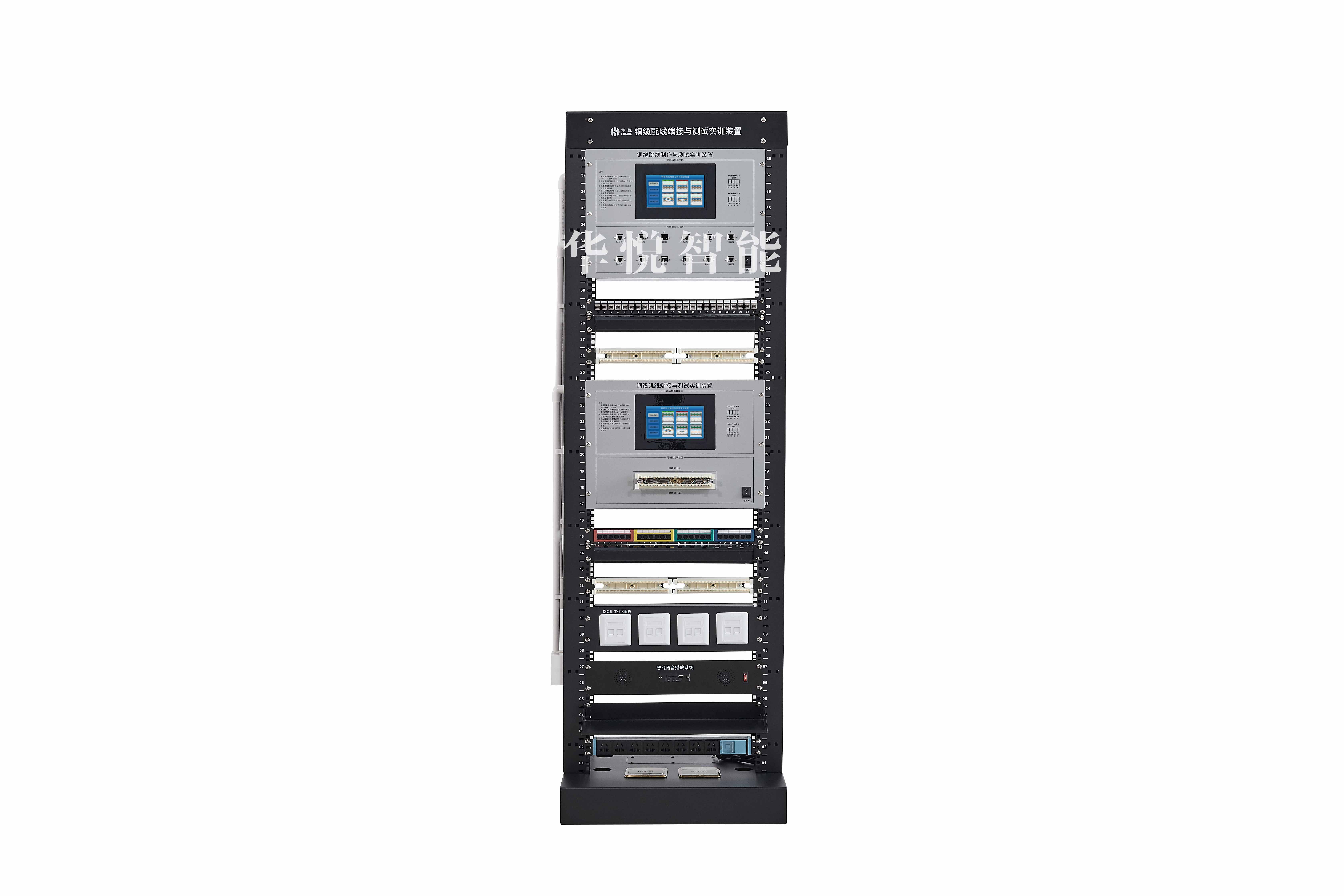

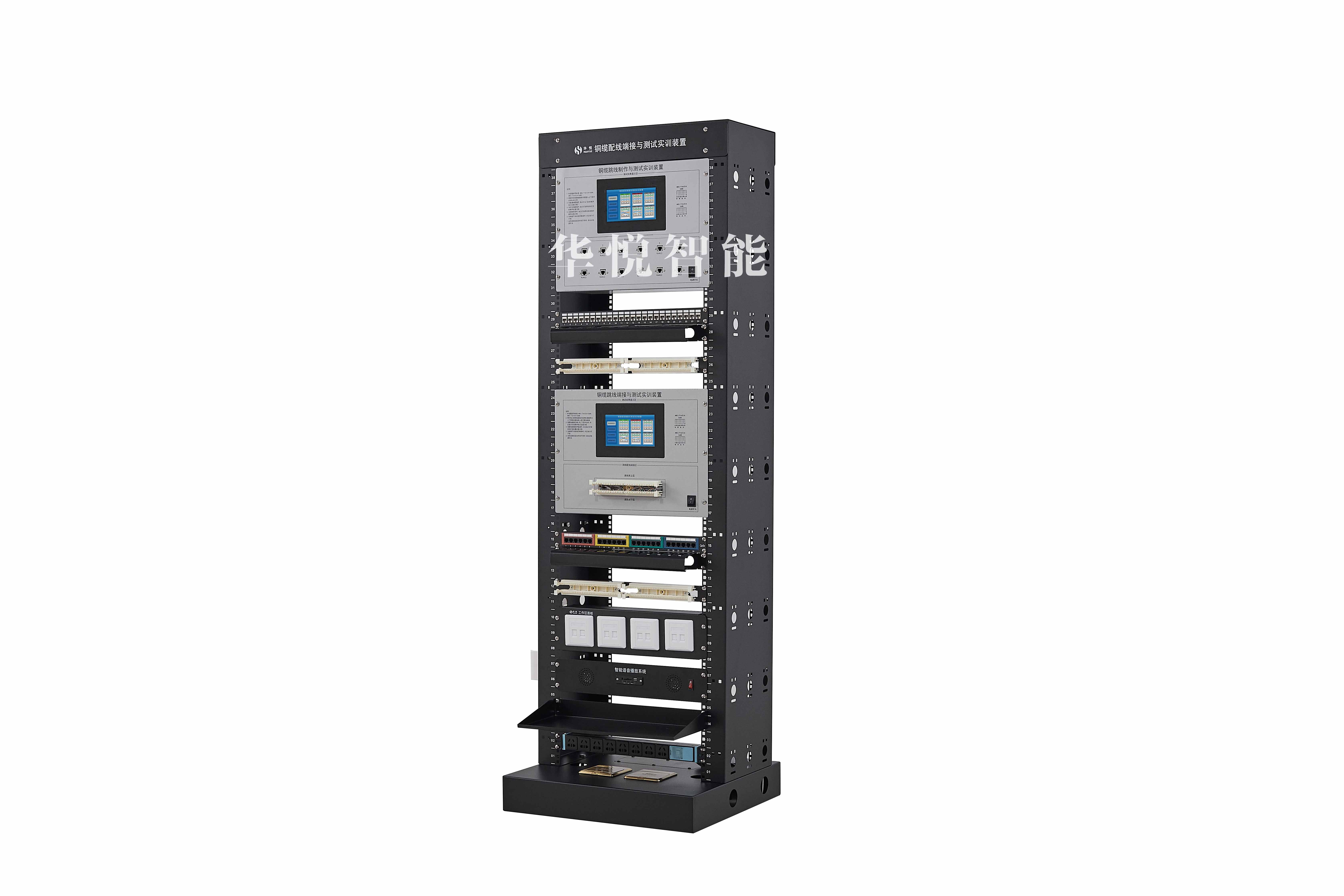

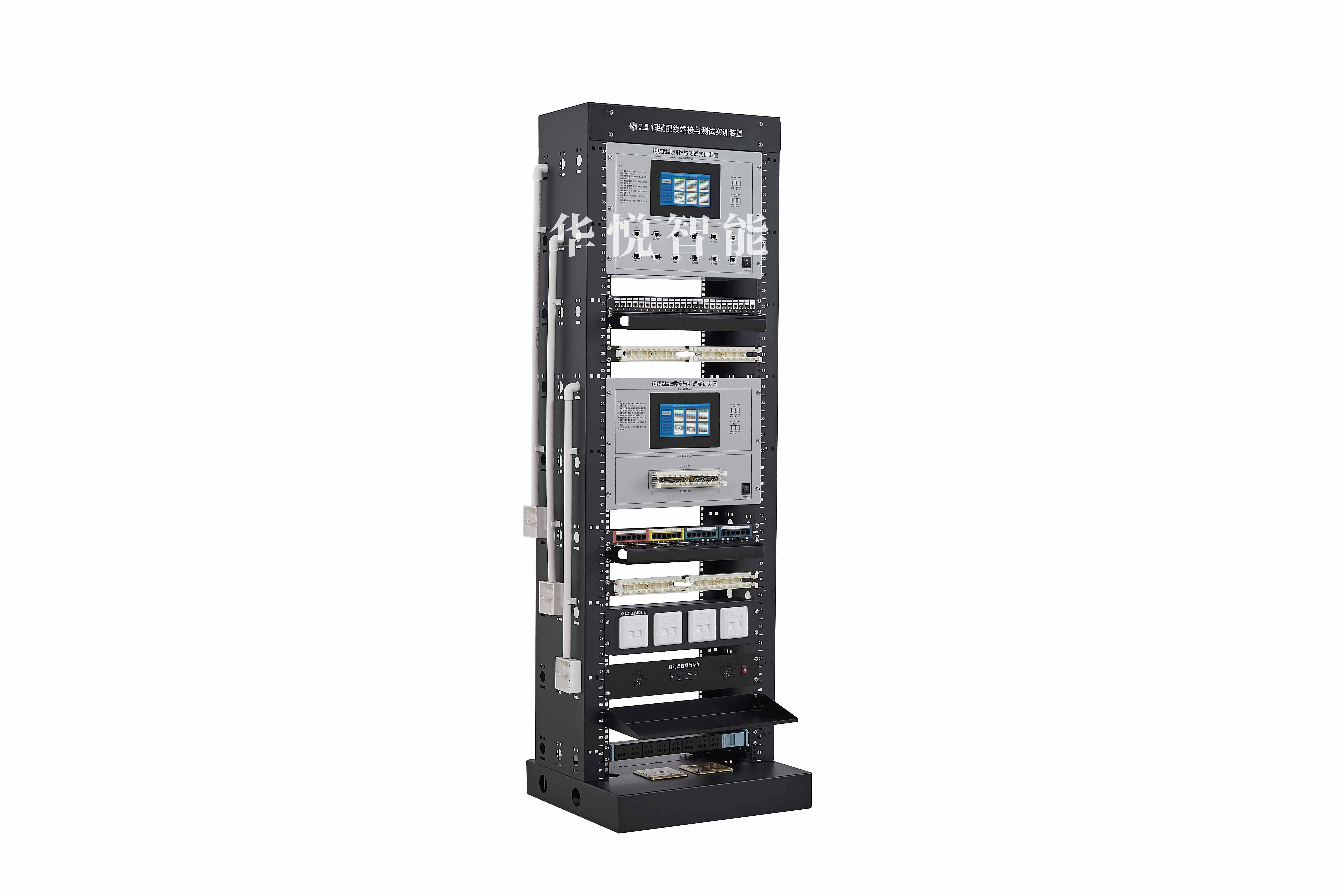

       面向网络综合布线铜缆端接与测试实训教学，采用19英寸38U开放式机架结构，全钢材质，喷塑处理，防火防静电。设备集成两套8U机架式液晶触摸屏测试装置，支持铜缆跳线制作、端接与测试，可同时满足2—4人/台实训。配置智能语音播报系统、配线架、通信跳线架、理线架及工作区信息面板，能够模拟机柜内配线端接、永久链路搭建与故障测试，适用于综合布线实训、技能鉴定和竞赛训练。

       功能特点

       1、开放式机架结构：标准19英寸38U开放式机架，立柱板孔标准化，可安装各类IT工程网络设备；侧板预留安装孔，支持网络设备、监控设备、面板底盒的安装与调试。

       2、双液晶测试装置：配置“铜缆跳线制作与测试实训装置（液晶屏）”和“铜缆通信跳线端接与测试实训装置（液晶屏）”各1台，均采用8U标准机架式结构，配备7寸彩色液晶触摸屏，可同时检测6组铜缆跳线（屏蔽/非屏蔽）的端接情况。

       3、智能故障诊断：可直观判断网络双绞线的正常、开路、短路、反接、跨接现象，支持T568A/T568B标准选择，显示正确线序及示意图，并具备技能操作视频演示和常见故障演示功能。

       4、高寿命端接实训：网络配线端接区可同时进行6组铜缆跳线12个网络模块的端接与测试，具有≥20000次配线端接实训使用寿命。

       5、丰富端接功能：支持六类屏蔽网络模块端接、25对大对数电缆端接、六类屏蔽配线架端接、25口语音配线架端接，以及屏蔽/非屏蔽永久链路搭建与测试。

       6、暗埋与桥架布线：设备两侧立柱预设穿线孔，可实现PVC管/钢管暗埋穿线模拟实训；开放式立柱具备桥架布线实训功能和网络插座安装功能。

       7、智能语音播报：配置带遥控器的机架式智能语音播放系统，插入存储卡可自动播放语音解说词，方便教学与实训。

       8、配套齐全：配置超五类网络配线架、六类屏蔽配线架空架、110型通信跳线架、理线架、工作区信息面板、PDU电源插座、地插式电源及信息插座等，满足多种端接与测试需求。

       应用场景

       适用于网络综合布线实训室、铜缆端接与测试实训、网络工程安装实训、技能鉴定与考核、综合布线技能竞赛训练等教学场景。
