网络综合布线工程技术实训装置（第Ⅲ代双十字型结构）

       产品简介

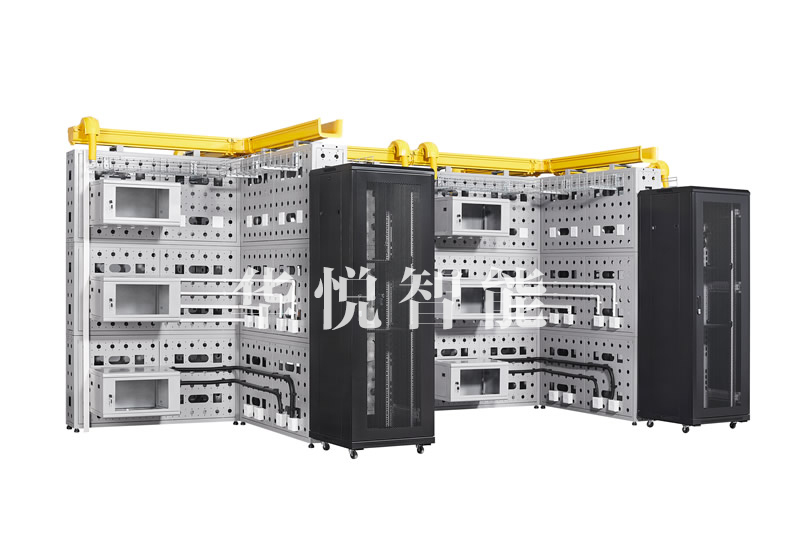

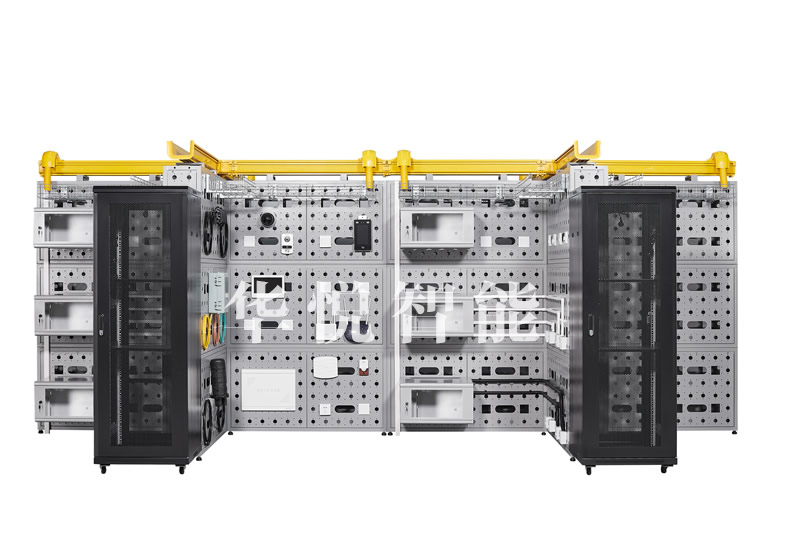

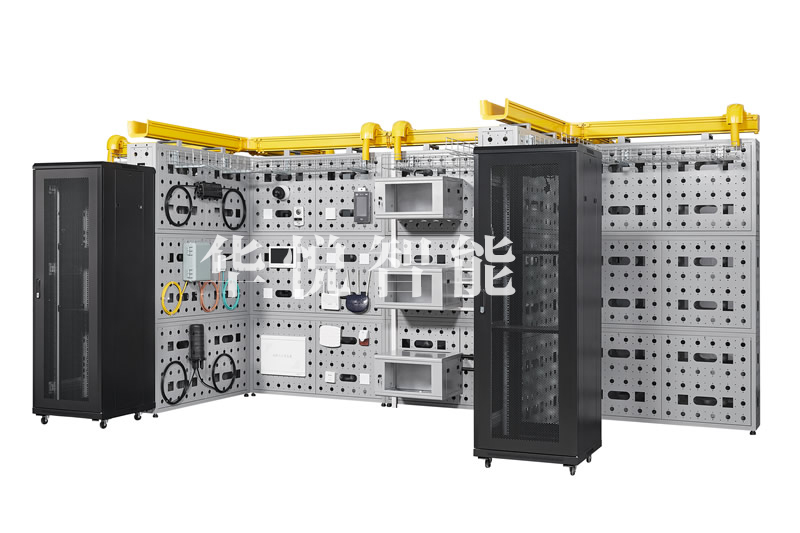

       面向网络综合布线、网络工程、智能楼宇、物联网等实训教学，采用新一代模块化全钢结构设计，模拟三层建筑结构，由主体框架、多功能面板和管理间小机柜组成。设备支持模块化组合装配，可搭建“十”字型、“双十”字型、“T”字型、“U”字型等多种布局，配套6U实训专用机柜、工程桥架和光纤道槽，能够真实模拟综合布线系统工作区、水平、管理间、垂直、设备间等子系统，适用于技能大赛训练、实训教学和技能鉴定。

功能特点

       1、模块化全钢结构：采用30×30方钢焊接框架，单模块可拆卸，安全稳固，移动方便；墙体为1.5mm冷轧钢板，喷塑处理，强度高、不易变形、环保美观。

       2、三层建筑模拟：设备分为上、中、下三层结构，模拟三层建筑，整体模块化设计，可根据实训场地尺寸合理布局。

       3、明装与暗装结合：同时设计暗装工作区模块和明装工作区模块，支持86×86型面板安装，可与线管、波纹管连接，满足明装、暗装及交叉布线实训和竞赛要求。

       4、多功能安装孔：预设M6高强度螺孔、Φ30波纹管和线管穿线孔、86×86信息面板和底盒安装孔、220V强电安全开关安装孔、安装调试孔等，可直接使用M6螺丝快速安装固定设备。

       5、桥架与光纤道槽：配套网格式工程桥架，规格宽200mm×高100mm，镀锌处理，承载力强；配置数据中心机房专用光纤道槽，规格宽120mm×高100mm，阻燃工程材料，保护光纤不受伤害。

       6、面板可拆卸维护：多功能面板模块化设计，可单独拆卸和维护，采用M6螺丝固定，不使用铆钉，延长使用寿命，降低实训成本。

       7、综合实训功能：可模拟综合布线各子系统，支持线槽、线管、波纹管明装和暗装布线与端接，支持永久链路、信道链路搭建与测试。

       8、多技术融合平台：可作为综合布线、网络搭建与应用、网络工程、智能家居、智能楼宇、智能安防、物联网、视频监控等技术的实训平台，支持机柜、信息插座、底盒、智能家居功能箱、配线架、交换机、桥架等设备安装与调试。

       9、标准规范对接：按照GB50311和GB50312国家标准，参考世界技能大赛规则，与IDC互联网数据中心安装规范接轨。

       10、光铜分离布线：满足数据中心光铜分离布线实训要求，支持桥架布线和光纤道槽布线实训。

       应用场景

       适用于网络综合布线实训室、网络工程实训室、智能楼宇实训室、物联网工程技术实训室、技能大赛训练基地、计算机网络安全实训室等教学与竞赛场景。
